Лучевая разводка отопления: устройство, преимущества и стандарты коллекторной системы

При проектировании современных жилых комплексов бизнес- и премиум-класса девелоперы полностью отказываются от классических тройниковых схем отопления с вертикальными стояками у окон. Им на смену пришел прогрессивный европейский стандарт — коллекторно-лучевая разводка отопления. Эта инженерная технология не только кардинально меняет визуальное восприятие интерьера, избавляя его от неэстетичных труб на стенах, но и выводит на принципиально новый уровень показатели энергоэффективности, надежности и индивидуального температурного комфорта.

Что такое лучевая система отопления?

Лучевая (или коллекторная) система отопления — это схема гидравлической разводки, при которой к каждому отопительному прибору (радиатору или конвектору) от единого распределительного узла подводятся две индивидуальные и независимые трубы — подающая и обратная.

Визуально такая схема напоминает солнце или колесо со спицами-лучами, что и дало ей название. Главное отличие лучевой системы от устаревшей тройниковой (последовательной) заключается в том, что внутри конструкции пола прокладываются исключительно цельные куски труб, полностью лишенные скрытых механических соединений.

Инженерный факт: в классической последовательной системе теплоноситель остывает по мере продвижения от первого радиатора к последнему, из-за чего в дальних комнатах всегда прохладнее. В лучевой системе горячая вода поступает ко всем радиаторам одновременно и с абсолютно одинаковой температурой, что гарантирует равномерный прогрев всей площади квартиры или дома.

Как устроена лучевая система отопления?

Конструктив коллекторно-лучевой системы базируется на четырех ключевых технологических узлах, каждый из которых отвечает за общую гидродинамическую стабильность и безопасность.

Коллектор (распределительная гребенка)

Коллекторный узел — это «сердце» и главный распределительный орган системы. Он представляет собой две параллельные металлические трубки (из латуни, нержавеющей стали или технополимера) с несколькими выводами для подключения отдельных контуров отопления.

1. Подающий коллектор: принимает горячий теплоноситель от главного теплового узла дома и распределяет его по лучам-трубам к радиаторам. Обычно он оснащается расходомерами (ротаметрами), которые позволяют визуально оценить и точно сбалансировать объем воды, уходящий на каждую батарею.
2. Обратный коллектор: собирает остывший теплоноситель от радиаторов для его возврата в общую систему. На нем монтируются термостатические клапаны (вентили), которыми можно управлять вручную или с помощью автоматики.

Трубы

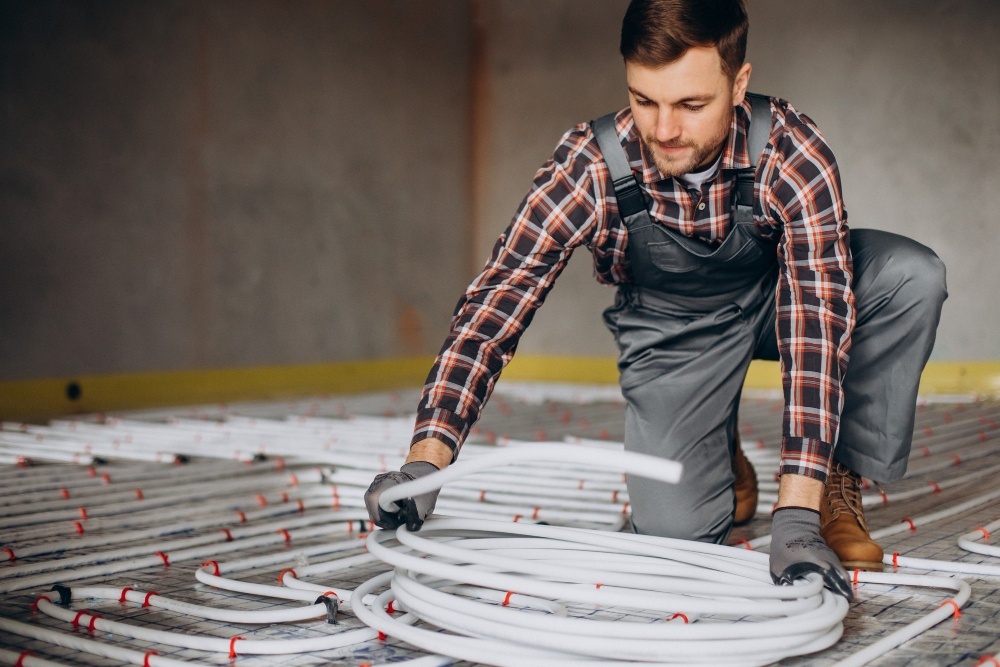

Для прокладки лучей используются высокотехнологичные трубы из сшитого полиэтилена (PEX) или термостойкого полиэтилена (PE-RT), реже — металлопластик.

• Почему именно PEX? Этот материал обладает молекулярной памятью формы, абсолютной стойкостью к коррозии и гладкими внутренними стенками, исключающими образование накипи.
• Технология безопасности: трубы прокладываются в защитной гофре или теплоизоляции внутри цементно-песчаной стяжки пола по кратчайшей траектории. Длина одной трубы от коллектора до радиатора может достигать нескольких десятков метров, но на всем этом протяжении нет ни одного стыка или тройника. Весь контур — это монолитная гибкая трубка, что снижает риск протечки внутри пола до абсолютного нуля.

Подключение радиаторов

При лучевой разводке застройщики используют эстетичные варианты подключения радиаторов, полностью скрывающие трубы от взгляда. Существует два основных типа:

• Нижнее подключение из пола: трубы выходят вертикально из стяжки непосредственно под радиатором и подключаются через специальный узел («бинокль»).
• Плинтусное (из стены) подключение: трубы поднимаются внутри штробы в стене и выходят горизонтально, стыкуясь с радиатором сбоку или снизу через хромированные Г-образные трубки. Это эталонный дизайнерский вариант: пол под радиатором остается абсолютно свободным, что облегчает укладку ламината или плитки, а также делает последующую уборку максимально удобной (робот-пылесос беспрепятственно проходит под батареей).

Щит и автоматика

Весь распределительный узел (коллекторы, насосные группы, приборы учета тепла) размещается в специальном коллекторном шкафу (щите). В квартирах его обычно монтируют скрытно в нише стены в коридоре или санузле.

Помимо механических регулировок, современная лучевая разводка идеально интегрируется с системами автоматизации и концепцией «Умного дома»:

• Сервоприводы: на термостатические клапаны обратного коллектора устанавливаются электрические приводы.
• Комнатные термостаты: в каждой комнате монтируется электронный датчик температуры. Если в спальне становится слишком жарко (например, из-за солнечной активности), термостат передает сигнал на щит, сервопривод перекрывает конкретный луч коллектора, и радиатор в спальне остывает, в то время как в детской или гостиной отопление продолжает работать в прежнем режиме.

Комфорт в каждой комнате: преимущества лучевой разводки

Переход строительной отрасли на коллекторно-лучевой формат обусловлен не просто погоней за интерьерными трендами, а жесткими требованиями к микроклимату. Эксплуатация такой системы дает владельцу жилья три ключевых преимущества:

Абсолютный температурный контроль

В классических схемах отопления регулировать температуру в комнатах крайне сложно: прикрывая вентиль на одной батарее, вы меняли гидравлическое давление во всей сети квартиры. В лучевой системе каждый контур полностью автономен. Вы можете установить в детской стабильные +23°C, в родительской спальне для здорового сна настроить +19°C, а на кухне, где много тепла выделяется при готовке, снизить мощность радиатора до минимума.

Бескомпромиссный интерьерный дизайн

Главная визуальная боль старого жилого фонда — вертикальные металлические трубы (стояки), проходящие через углы всех комнат от пола до потолка. Их невозможно спрятать в стену из-за риска температурного расширения и протечек. Лучевая разводка полностью убирает этот визуальный шум. Все трубы скрыты в стяжке, а подключение радиаторов выполняется из стены (плинтусный метод).

Дизайнерское преимущество: отсутствие труб, выходящих из пола, позволяет беспрепятственно укладывать любое напольное покрытие (паркет, керамогранит) без уродливых обходов и выпилов, а также делает процесс уборки максимально простым — робот-пылесос не натыкается на препятствия.

Локальная ремонтопригодность

Если в процессе эксплуатации один из радиаторов будет поврежден (например, при небрежном монтаже мебели или сверлении стен), вам не придется сливать воду из всей системы отопления квартиры и замерзать. На распределительной гребенке в коридоре достаточно перекрыть один конкретный луч — аварийная батарея отключится, а все остальные комнаты продолжат обогреваться в штатном режиме.

Зачем нужна лучевая система в новостройках

Для современных многоквартирных домов лучевая разводка — это не роскошь, а базовое техническое условие сдачи объекта в эксплуатацию, продиктованное актуальными строительными правилами.

• Организация поквартирного учета тепла. При старой вертикальной разводке через одну квартиру проходило несколько общедомовых стояков. Поставить один теплосчетчик на квартиру было технически невозможно. При лучевой схеме в квартиру заходит всего одна пара труб (подача и обратка), на которую в общем этажном щите устанавливается индивидуальный прибор учета (ИПУ). Жильцы платят строго за то тепло, которое потребили, что снижает коммунальные платежи на 30–40%.
• Гидравлическая стабильность высотных зданий. Чем выше дом, тем сложнее распределить давление воды так, чтобы жильцы первого и двадцать пятого этажей получали одинаковое количество тепла. Коллекторная система на этажах в связке с внутриквартирной лучевой разводкой нивелирует скачки давления и исключает проблему «холодных верхних этажей».
• Защита от человеческого фактора. Поскольку все трубы PEX от застройщика укладываются едиными цельными кусками без промежуточных соединений, риск того, что нанятые соседом сверху строители плохо сварят полипропиленовый тройник в полу и затопят вас, равен нулю. Единственные места стыков находятся в открытом доступе — в коллекторном шкафу и у самого радиатора.

Вопросы и ответы

Не опасно ли замуровывать трубы отопления в бетонную стяжку?

Нет, если используются правильные материалы. Согласно строительным нормам, в стяжку пола запрещено прятать механические резьбовые соединения. В лучевой системе от застройщика от коллектора до батареи идет цельная труба из сшитого полиэтилена (PEX). Этот материал рассчитан на работу под давлением до 10 бар и температуру до 95°C, а его расчетный срок службы составляет более 50 лет, что превышает межремонтный срок службы самого здания.

Можно ли самостоятельно поменять радиатор при лучевой разводке?

Да, но с соблюдением регламента. Вам не нужно вызывать управляющую компанию для отключения стояка всего подъезда. Достаточно перекрыть вентили нужного луча на коллекторе в вашей квартире, аккуратно демонтировать старый радиатор и установить новый. Главное — новый прибор должен совпадать по тепловой мощности с проектными расчетами застройщика, чтобы не нарушить гидравлический баланс системы.

Как узнать, где именно под полом проходят трубы, чтобы не пробить их при ремонте?

При получении ключей добросовестный застройщик всегда выдает дольщику исполнительную схему инженерных коммуникаций с точной привязкой трасс к стенам и осям квартиры. Если схемы нет под рукой, перед монтажом дверных порогов или напольных ограничителей используйте строительный детектор скрытой проводки/неоднородностей либо закажите обследование тепловизором (в отопительный сезон горячие лучи в полу отчетливо видны на экране прибора).

Заключение

Коллекторно-лучевая система отопления — это инженерный стандарт, разделяющий морально устаревшее жилье и современные комфортные жилые комплексы. Инвестируя в новостройку с такой системой разводки, покупатель получает не просто эстетичное пространство без труб у окон, а управляемую, безопасную и энергоэффективную экосистему. Она позволяет экономить на коммунальных платежах, гибко управлять климатом в каждой комнате и гарантирует защиту от коммунальных аварий на десятилетия вперед.
